Sistema de abastecimiento en línea de alta frecuencia confiable del poder de 30KVA UPS con la función paralela

Descripción de producto

Sistema de abastecimiento en línea de alta frecuencia confiable del poder de 30KVA UPS con la función paralela



Descripciones:

SOROTEC HP9335C MÁS series está un en línea de alta frecuencia trifásico sube capacidad de 10KVA a 30KVA, que adopta tecnología avanzada de DSP y tecnología de la redundancia paralela de N+X hace el sistema más confiable que antes de que y fácil alcanzar agrande el factor de poder de capacity.higher sea 0,9 pueda llevar más línea modo de loads.from la operación del modo de la transferencia time.ECO de la necesidad cero del modo de la batería solamente para el ahorro de la energía, garantía de puente del mantenimiento el sistema más seguridad mientras que mantenimiento. Puertos de comunicaciones múltiples SNMP, USB, RS232 para su elegir.



Características dominantes:

• Doble-conversión en línea (CA →DC →AC)
• La tecnología de DSP garantiza alto rendimiento
• Factor de poder de alto rendimiento hasta 0,9
• Gama de voltaje de entrada ancha (110-300 VAC)
• Corrección de factor de poder activo en todas las fases
• modo del convertidor de frecuencia 50Hz/60Hz
• Operación del modo de ECO para el ahorro de la energía
• Acepta entradas de las dual-tuberías
• Estado de excepción de la función (EPO)
• Generador compatible
• Comunicaciones del múltiplo SNMP+USB+RS-232
• diseño de carga extensible 3-stage para el funcionamiento optimizado de la batería
• Números ajustables de la batería
• Puente del mantenimiento disponible
• Redundancia paralela opcional de N+X
• El transformador opcional del aislamiento ofrece el aislamiento completo y termina el rechazo común del ruido del modo



Parámetro técnico:



MODELO		HP9335C más 10-30KVA
		10K	10K-XL	15K	15K-XL	20K	20K-XL	30K	30K-XL
CAPACIDAD		10KVA/9KW		15KVA/13.5KW		20KVA/18KW		30KVA/27KW
FASE		Fase 3 con neutral
ENTRADA
Gama del voltaje	Línea pérdida baja	110 VAC (pH-n) de ± el 3% en la carga del 50%; 176 VAC (pH-n) de ± el 3% en la carga del 100%
	Línea baja reaparición	Línea baja voltaje de la pérdida + 10V
	Alta línea pérdida	300 VAC (pH-n) de ± el 3%
	Alta línea reaparición	Alta línea voltaje de la pérdida - 10V
Fase		Trifásico con la tierra
Factor de poder		≥ 0,99 en la carga del 100%
SALIDA
Voltaje de salida		208/220/230/240VAC (pH-n)
CA Voltage Regulation		± el 1%
Gama de frecuencia (gama sincronizada)		46Hz ~ 54 sistema de los herzios @ 50Hz; 56Hz ~ 64 sistema de los herzios @ 60Hz
Gama de frecuencia (batería. Modo)		± de 50 herzios 0,1 herzios o ± 60Hz 0,1 herzios
Sobrecarga	Modo de la CA	el 100%~110%: 10min; el 110%~130%: 1min; el >130%: 1sec
	Modo de la batería	el 100%~110%: 30sec; el 110%~130%: 10sec; el >130%: 1sec
Ratio actual de la cresta		3:1 máximo
Distorsión armónica		carga linear del ≦ el 2% @ el 100%; carga no lineal del ≦ el 5% @ el 100%
Tiempo de transferencia	Line←→Battery	0 ms
	Inverte←→Bypass	0 ms (cuando el seguimiento de fase falla, <4ms interruption="" occurs="" from="" inverter="" to="" bypass="">
	Line←→ECO	<10 ms="">
EFICACIA
Modo de la CA		> el 89%		> el 89%		> el 89%		> el 90%
Modo de la batería		> el 86%		> el 88%		> el 87%		> el 89%
BATERÍA
Modelo estándar	Tipo	12 V/9 ah		12 V/9 ah		12 V/9 ah		12 V/9 ah
	Números	20 (18-20 ajustable)		2 x 20 (18-20 ajustable)		2 x 20 (18-20 ajustable)		3 x 20 (18-20 ajustable)
	Tiempo de la recarga	9 horas se recuperan hasta la capacidad del 90%
	Corriente de carga	1,0 un ± el 10% (máximo)		2,0 un ± el 10% (máximo)		2,0 un ± el 10% (máximo)		4,0 un ± el 10% (máximo)
	Tensión de carga	273 VDC de ± el 1%
Modelo a largo plazo	Tipo	Dependiendo de usos
	Números	18-20
	Corriente de carga	4,0 un ± el 10% (máximo)		4,0 un ± el 10% (máximo)		4,0 un ± el 10% (máximo)		12,0 un ± el 10% (máximo)
	Tensión de carga	273 VDC de ± el 1%
FÍSICO
Modelo estándar	Dimensión, DxWxH (milímetros)	832 X250X894						832 X250X1275
Modelo a largo plazo	Dimensión, DxWxH (milímetros)	609 X250X768						832 X250X828
AMBIENTE
Temperatura de la operación		0 ~ 40°C (la vida de batería abajo cuando > 25°C)
Humedad de la operación		<95>
Altitud de la operación		<1000m>
Nivel de ruidos acústico		Menos que 58dB @ 1 metro				Menos que 60dB @ 1 metro
GESTIÓN
Smart RS-232/USB		Ayudas Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix, y MAC
USB		Gestión del poder del encargado y del explorador Web del SNMP

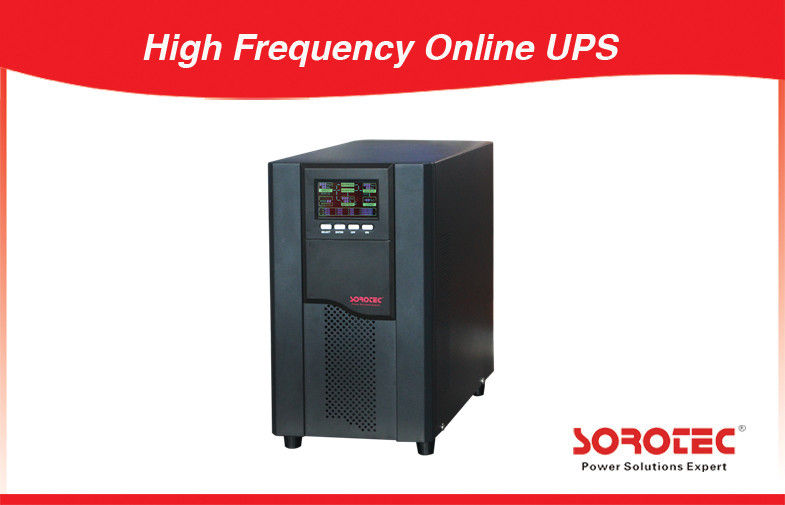

Demostración de la imagen del producto:
